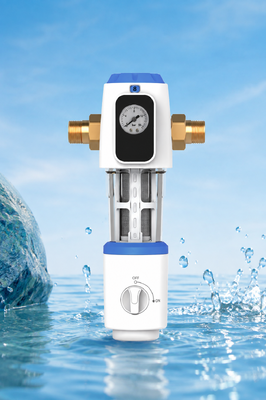

BriskSpring N1-2C-BS Prefiltro de sedimentos para toda la casa con filtración de 40 micras y malla de acero inoxidable SUS316L
Resumen del producto
El N1-2C-BS está diseñado para instalarse en una entrada de agua compatible para el hogar o para el uso comercial ligero.
El agua pasa a través de la malla de acero inoxidable SUS316L, que ayuda a interceptar los sedimentos visibles y las partículas en suspensión antes de que el agua llegue a las tuberías y equipos de agua aguas abajo.
El manómetro integrado permite a los usuarios observar la presión de funcionamiento. Durante el mantenimiento, la estructura manual de raspado y drenaje apoya la limpieza de la pantalla del filtro y la descarga de sedimentos.
Características clave
Opciones de precisión de filtración múltiples
La ficha del producto enumera tres opciones de filtración de precisión disponibles:
- 40 micrones
- 90 micrones
- 200 micrones
La configuración final de filtración debe seleccionarse de acuerdo con los requisitos del proyecto y las condiciones del agua.
5 T/H Flujo de agua registrado
El caudal de agua indicado es de 5 T/H o 22 GPM para sistemas compatibles de agua municipal para toda la vivienda y sistemas comerciales ligeros.
Medidor de presión integrado
El manómetro delantero permite observar directamente la presión del sistema durante el funcionamiento.
Reutilizar la malla de filtro SUS316L
La malla del filtro está hecha de acero inoxidable SUS316L y puede limpiarse para su uso repetido.
Raspadura y drenaje manuales
Los componentes internos de raspado y drenaje permiten la limpieza manual del conjunto de filtros y la descarga de sedimentos acumulados.
H59-1 Componentes de conectores de latón
El material principal de los conectores está indicado como latón H59-1.
Dos tamaños de conexión
Los tamaños de conexión disponibles se enumeran como 3/4 pulgadas y 1 pulgada.
Estructura modular de servicio
El dibujo estructural muestra una carcasa de filtro separada, un conjunto de filtros, componentes de sellado, componentes de drenaje, carcasa de manómetro y partes de conexión para inspección y mantenimiento.

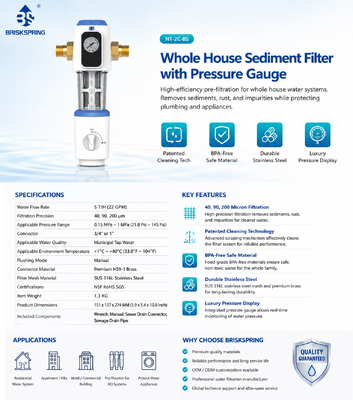

Especificaciones técnicas
| Punto de trabajo |
Especificación |
| Número de modelo |
N1-2C-BS |
| Tipo de producto |
Prefiltro de sedimentos de toda la casa con manómetro |
| Calidad del agua aplicable |
Agua del grifo municipal |
| Precisión de filtración |
40, 90 o 200 micrones |
| Tasa de flujo de agua |
5 T/H / 22 GPM |
| Rango de presión aplicable |
0.15-1.0 MPa / 21.8-145 PSI |
| Tamaño de la conexión |
3/4 pulgadas o 1 pulgada |
| Modo de lavado |
Manual de trabajo |
| Material del conector |
H59-1 Cobre |
| Material de malla de filtro |
SUS316L de acero inoxidable |
| Temperatura del ambiente aplicable |
+1 C a +40 C / 33,8 F a 104 F |
| Las dimensiones del producto |
Cuadro de la muestra |
| Peso del artículo |
1.3 kg |
| Control de la presión |
Medidor de presión integrado |
| Método de limpieza |
Raspadura y drenaje manuales |
| Componentes incluidos |
Llave inglesa, manual, conector de alcantarillado y tubería de alcantarillado |
Principales componentes estructurales
- Conjunto de conectores de latón
- Medidor de presión integrado
- Las cubiertas de las carcasas delanteras y traseras
- Cubierta de filtro
- Conjunto de pantallas de filtro SUS316L
- Ensamblaje de sello de raspado y drenaje
- Control manual del mando
- Válvula de bolas
- Los anillos O de EPDM
- Las demás partidas de los demás materiales
- Componentes de tuercas hexadecimales y conectores
Principio de trabajo
El agua del grifo municipal entra en el conjunto de conectores y fluye a través de la malla de filtro de acero inoxidable SUS316L seleccionada.
El agua filtrada continúa hacia el sistema de tuberías aguas abajo.
El manómetro proporciona una indicación visual de la presión durante el funcionamiento.la estructura de control y drenaje manual puede utilizarse para apoyar el raspado y la descarga de sedimentos.
Este producto está destinado a la prefiltración de sedimentos y no se presenta como ablandador de agua, filtro de carbón activado, dispositivo de desinfección o sistema de ósmosis inversa.
Ventajas del producto
Configuración de filtración seleccionable
La disponibilidad de opciones de 40, 90 y 200 micras permite a los distribuidores y compradores de proyectos seleccionar diferentes niveles de prefiltración.
Capacidad de flujo de toda la casa
El caudal de 5 T/H mencionado admite sistemas de entrada de agua residenciales y comerciales ligeros compatibles.
Observación conveniente de la presión
El medidor integrado ayuda a los usuarios a observar la presión de funcionamiento sin instalar un medidor externo separado.
Elemento de filtro reutilizable
La malla SUS316L se puede limpiar y reutilizar, reduciendo la dependencia de cartuchos de sedimentos gruesos que se reemplazan con frecuencia.
Estructura de mantenimiento manual
El producto utiliza un sistema mecánico de lavado y raspado manual y no requiere una conexión eléctrica.
Diseño integrado compacto
El manómetro, la carcasa del filtro, la estructura de raspado y el control del drenaje están integrados en una sola unidad vertical.
Aplicaciones recomendadas
- Prefiltración de agua del grifo municipal de toda la casa
- Sistemas de entrada de agua para viviendas
- Sistemas de suministro de agua para apartamentos y villas
- Sistemas de entrada de agua para uso comercial ligero
- Filtración de sedimentos aguas arriba antes del equipo de agua aguas abajo
- Proyectos de plomería y distribución de agua
Guía de instalación
Antes de la instalación, confirme:
- Precisión de filtración requerida
- Tamaño de conexión requerido
- Dirección del flujo de agua
- Espacio de instalación vertical disponible
- Presión del sistema
- Posición del drenaje
- Autorización de mantenimiento
- Compatibilidad con el oleoducto existente
La unidad debe instalarse de acuerdo con el manual suministrado, y la perilla de control y la conexión de drenaje deben permanecer accesibles para su operación y mantenimiento.
Guía de mantenimiento
Inspeccionar el filtro con regularidad de acuerdo con la acumulación real de sedimentos.
La frecuencia del mantenimiento puede depender de:
- Calidad del agua local
- Precisión de filtración seleccionada
- Concentración de sedimentos
- Consumo de agua de los hogares
- Presión de funcionamiento
- Cambios en el flujo de agua
Utilice la llave inglesa suministrada y siga el manual del producto al abrir o reparar la carcasa.Compruebe los anillos O y los componentes de sellado durante el mantenimiento y vuelva a instalarlos correctamente antes de restablecer la presión del agua.
Preguntas frecuentes
¿Qué opciones de filtración de precisión están disponibles?
En la ficha del producto se enumeran las opciones de 40, 90 y 200 micras.
¿Qué tipo de agua es adecuada?
La calidad de agua aplicable que figura en la lista es el agua del grifo municipal.
¿Cuál es el caudal de agua indicado?
El caudal indicado es de 5 T/H o 22 GPM.
¿El producto incluye un manómetro?
Un manómetro está integrado en la parte delantera del producto.
¿El filtro es automático?
No, el modo de descarga es manual.
¿Requiere electricidad?
No se muestra ni se enumera ningún sistema eléctrico.
¿Cuál es el material de la malla del filtro?
La malla del filtro está hecha de acero inoxidable SUS316L.
¿Qué tamaños de conexión están disponibles?
Los tamaños de conexión son de 3/4 pulgadas y 1 pulgada.
¿Qué accesorios están incluidos?
Los accesorios enumerados incluyen una llave inglesa, manual, conector de drenaje de alcantarillado y tubería de drenaje de aguas residuales.
