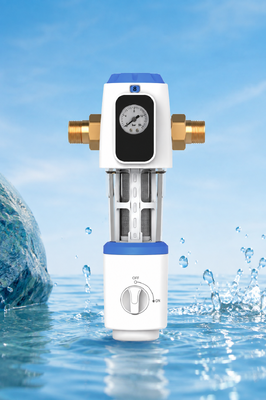

Prefiltro de agua de sedimento para toda la casa malla de acero inoxidable BriskSpring N1-2C-BS de 40 micrones SUS316L
Descripción general del producto
El N1-2C-BS está diseñado para su instalación en una entrada de agua doméstica o comercial ligera compatible.
El agua pasa a través de la malla de acero inoxidable SUS316L, que ayuda a interceptar sedimentos visibles y partículas suspendidas antes de que el agua llegue a las tuberías y equipos de agua aguas abajo.
El manómetro integrado permite a los usuarios observar la presión de funcionamiento. Durante el mantenimiento, la estructura de drenaje y raspado manual apoya la limpieza de la pantalla del filtro y la descarga de sedimentos.
Características clave
Múltiples opciones de precisión de filtración
La hoja del producto enumera tres opciones de precisión de filtración disponibles:
- 40 micras
- 90 micras
- 200 micras
La configuración de filtración final debe seleccionarse de acuerdo con los requisitos del proyecto y las condiciones del agua.
Flujo de agua listado de 5 T/H
El caudal de agua indicado es de 5 T/H o 22 GPM para sistemas de agua municipales compatibles para toda la casa y para uso comercial ligero.
Manómetro integrado
El manómetro montado en la parte frontal proporciona una observación directa de la presión del sistema durante el funcionamiento.
Malla de filtro reutilizable SUS316L
La malla del filtro está hecha de acero inoxidable SUS316L y se puede limpiar para un uso repetido. La frecuencia del mantenimiento depende de la calidad real del agua y la acumulación de sedimentos.
Raspado y drenaje manual
Los componentes internos de raspado y drenaje apoyan la limpieza manual del conjunto del filtro y la descarga de sedimentos acumulados.
Componentes del conector de latón H59-1
El material del conector principal figura como latón H59-1.
Dos tamaños de conexión
Los tamaños de conexión disponibles se enumeran como 3/4 de pulgada y 1 pulgada.
Estructura modular útil
El dibujo estructural muestra la carcasa del filtro por separado, el conjunto del filtro, los componentes de sellado, los componentes de drenaje, la carcasa del manómetro y las piezas de conexión para inspección y mantenimiento.

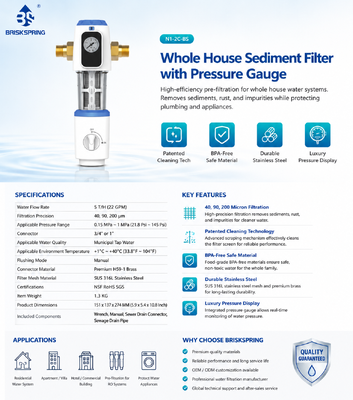

Especificaciones técnicas
| Artículo |
Especificación |
| Número de modelo |
N1-2C-BS |
| Tipo de producto |
Prefiltro de sedimentos para toda la casa con manómetro |
| Calidad del agua aplicable |
Agua del grifo municipal |
| Precisión de filtración |
40, 90 o 200 micras |
| Tasa de flujo de agua |
5 T/H / 22 GPM |
| Rango de presión aplicable |
0,15-1,0 MPa/21,8-145 PSI |
| Tamaño de conexión |
3/4 pulgada o 1 pulgada |
| Modo de lavado |
Manual |
| Material del conector |
H59-1 Latón |
| Material de malla de filtro |
Acero inoxidable SUS316L |
| Temperatura ambiente aplicable |
+1 C a +40 C / 33,8 F a 104 F |
| Dimensiones del producto |
151x137x274mm |
| Peso del artículo |
1,3 kilogramos |
| Monitoreo de presión |
Manómetro integrado |
| Método de limpieza |
Raspado y drenaje manual |
| Componentes incluidos |
Llave, manual, conector de drenaje de alcantarillado y tubería de drenaje de aguas residuales |
Principales componentes estructurales
- Conjunto de conector de latón
- Manómetro integrado
- Cubiertas de carcasa delantera y trasera
- Caja del filtro
- Conjunto de pantalla de filtro SUS316L
- Conjunto de sello de raspado y drenaje.
- Perilla de control manual
- Válvula de bola
- Juntas tóricas de EPDM
- junta de PTFE
- Componentes de conectores y tuercas hexagonales
Principio de funcionamiento
El agua del grifo municipal ingresa al conjunto del conector y fluye a través de la malla de filtro de acero inoxidable SUS316L seleccionada.
La rejilla del filtro retiene los sedimentos visibles y las partículas suspendidas. Luego, el agua filtrada continúa hacia el sistema de plomería aguas abajo.
El manómetro proporciona una indicación visual de la presión durante el funcionamiento. Cuando se requiere mantenimiento, la estructura de drenaje y control manual se puede utilizar para soportar el raspado y la descarga de sedimentos.
Este producto está destinado a la prefiltración de sedimentos. No se presenta como descalcificador de agua, filtro de carbón activado, dispositivo de desinfección ni sistema de ósmosis inversa.
Ventajas del producto
Configuración de filtración seleccionable
La disponibilidad de opciones de 40, 90 y 200 micrones permite a los distribuidores y compradores de proyectos seleccionar diferentes niveles de prefiltración.
Capacidad de flujo para toda la casa
El caudal indicado de 5 T/H admite sistemas de entrada de agua residenciales y comerciales ligeros compatibles.
Cómoda observación de la presión
El manómetro integrado ayuda a los usuarios a observar la presión de funcionamiento sin instalar un manómetro externo independiente.
Elemento filtrante reutilizable
La malla SUS316L se puede limpiar y reutilizar, lo que reduce la dependencia de los cartuchos de sedimentos gruesos que se reemplazan con frecuencia.
Estructura de mantenimiento manual
El producto utiliza un sistema mecánico de lavado y raspado manual y no requiere conexión a energía eléctrica.
Diseño integrado compacto
El manómetro, la carcasa del filtro, la estructura de raspado y el control de drenaje están integrados en una unidad vertical.
Aplicaciones recomendadas
- Prefiltración de agua del grifo municipal para toda la casa
- Sistemas de entrada de agua residenciales.
- Sistemas de suministro de agua para apartamentos y villas.
- Sistemas de entrada de agua comerciales ligeros.
- Filtración de sedimentos aguas arriba antes que equipos de agua aguas abajo.
- Proyectos de distribución de fontanería y tratamiento de agua.
Guía de instalación
Antes de la instalación, confirme:
- Precisión de filtración requerida
- Tamaño de conexión requerido
- Dirección del flujo de agua
- Espacio de instalación vertical disponible
- Presión del sistema
- Posición de drenaje
- Autorización de mantenimiento
- Compatibilidad con la tubería existente.
La unidad debe instalarse según el manual suministrado. La perilla de control y la conexión de drenaje deben permanecer accesibles para operación y mantenimiento.
Guía de mantenimiento
Inspeccione el filtro periódicamente según la acumulación real de sedimentos.
La frecuencia del mantenimiento puede depender de:
- Calidad del agua local
- Precisión de filtración seleccionada
- Concentración de sedimentos
- Consumo de agua en el hogar
- Presión de funcionamiento
- Cambios en el flujo de agua.
Utilice la llave suministrada y siga el manual del producto al abrir o dar servicio a la carcasa. Verifique las juntas tóricas y los componentes de sellado durante el mantenimiento y vuelva a instalarlos correctamente antes de restablecer la presión del agua.
Preguntas frecuentes
¿Qué opciones de precisión de filtración están disponibles?
La ficha del producto enumera opciones de 40, 90 y 200 micrones.
¿Qué tipo de agua es adecuada?
La calidad del agua aplicable indicada es agua del grifo municipal.
¿Cuál es el caudal de agua indicado?
El caudal indicado es 5 T/H o 22 GPM.
¿El producto incluye manómetro?
Sí. En la parte frontal del producto hay un manómetro integrado.
¿El filtro es automático?
No. El modo de descarga indicado es manual.
¿Requiere electricidad?
No se muestra ni enumera ningún sistema eléctrico.
¿Cuál es el material de la malla del filtro?
La malla del filtro está hecha de acero inoxidable SUS316L.
¿Qué tamaños de conexión están disponibles?
Los tamaños de conexión enumerados son 3/4 de pulgada y 1 pulgada.
¿Qué accesorios están incluidos?
Los accesorios enumerados incluyen una llave, un manual, un conector de drenaje de alcantarillado y una tubería de drenaje de aguas residuales.
